熱電偶是一種感溫元件，是煤質分析儀器定硫儀中配件，S級鉑銠合金熱電偶；長度:120mm,護管直徑：7.5mm，測溫范圍:0-1300度;
定硫儀熱電偶安裝方法：
熱電偶的正確安裝很重要，向下插到碰到硅碳管后回退2mm. 離的越遠，則儀器顯示值低于實際爐溫遲遲升不到設定溫度（實際爐溫早已達到）或者升到設定℃后，控制精度不好，在控溫點上下幾十甚至上百度的波動：如果熱電偶碰在硅碳管上，則當升到高溫時，會有漏電流由硅碳管竄入機內，使顯示溫度大幅度波動，直線下掉甚至出現負溫度（要與熱電偶接返造成的溫度下降出現負溫度區分開），嚴重的擊壞儀器溫度部分電路?？販禺惓?，爐溫過高（遠高于 1050 ℃）的現象是：向爐膛內看，已不是正常的紅光，而是已經發白，往往造成石英舟與異徑管粘連，嚴重的有異徑管燒彎，異徑管與硅碳管粘連現象，如果送入煤樣，退出時會發現煤灰已熔化在瓷舟上，無法刮掉，可視實際情況調整熱電偶位置或調整設定溫度。如果熱電偶未接好或其內部斷路，則儀器顯示 1 ，表示超量程：如果熱電偶短路，則儀器始終顯示室溫。

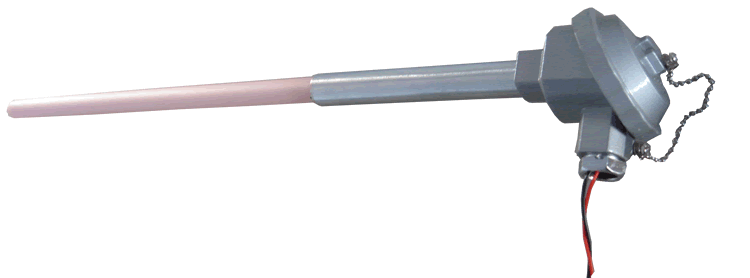

灰熔點熱電偶, S級鉑銠合金熱電偶,溫度范圍:0-1600度，護管長度：480mm；
其中帶護套的的熱電偶用在HR-4型灰熔點測定儀和SRJX-4-13硅碳棒馬弗爐中； 不帶護套的熱電偶，用在微機灰熔點測定儀和HX-2型煤炭活性測定儀中。其中：微機灰熔點測定儀熱電偶桿長度：350mm，HX-2型煤炭活性測定儀熱電偶桿長度：480mm。
K型鎳鉻-鎳硅熱電偶.短期使用溫度:1300度,長期使用溫度:1000度；
XL箱式高溫爐為普通型馬弗爐熱電偶，桿長度:350mm,直徑：12mm；
JXL-620節能型快速智能馬弗爐有L型，總長度240mm；
也用在 KH-3型快速灰分測定儀 中。
默認發貨為普通型馬弗爐熱電偶，其他需事先說明。
馬弗爐熱電偶安裝方法：
將一只熱電偶插入馬弗爐，將熱電偶插入爐膛20-50mm，使其熱結點位于馬弗爐爐膛中心作為基準?？着c熱電偶之間空隙用石棉繩填塞。連接熱電偶至控制器最好用補償導線（或用絕緣鋼芯線），注意正負極，不要接反。熱電偶不要在高溫時驟然拔出，以防外套炸裂。
膠質層指數測定儀用K型鎧裝不銹鋼熱電偶： 規格尺寸：熱端長度500mm 直徑4mm 后端屏蔽線及引線長度約 1400mm 總長約2米
自由膨脹序數測定儀有兩種熱電偶： 預升溫度熱電偶直徑3mm，桿長400mm-500mm，線長1.5米； 儀器調試測溫?zé)犭娕迹褐睆?.5mm，長300mm，線長1.5米
熱電偶的分類及注意事項
熱電偶是煤質分析儀器中廣泛應用的一種測溫元件。它的測量范圍為0--1600℃，其工作原理是熱點效應，即通過熱電偶可以把溫度信號轉換為電壓信號。在煤質儀器中，常用的熱電偶又分為以下幾種： 1）鉑銠--鉑熱電偶即S型熱電偶，在鉑銠--鉑熱電偶中鉑銠絲為正極，純鉑絲為負極；測量范圍為-20-1300℃，鉑銠--鉑熱電偶不易氧化；有較好的化學穩定性；具有較高的測量精度，可用于精密溫度測量和作基準熱電偶。常用在定硫儀和碳?xì)湓胤治鰞x、灰熔點測定儀和自動工業分析儀上。 2）鎳鉻--鎳硅熱電偶即K型熱電偶，在鎳鉻--鎳硅熱電偶中鎳鉻為正極，鎳硅為負極；測量范圍-50--1000℃。鎳鉻--鎳硅熱電偶其熱電勢大，線性好，測溫范圍較寬，造價低。常用在灰分測定儀、馬弗爐及智能馬弗爐上。 3）鉑銠30--鉑銠6熱電偶也稱雙鉑銠熱電偶即B型熱電偶，此種熱電偶測溫范圍為300--1600℃，采用“金屬套管，陶瓷絕緣”的結構，由熱電極、絕緣材料和金屬套管三者組合加工而成，常用于灰熔融性測定儀和碳?xì)湓胤治鰞x上。 注意事項： 1）定期校驗，感溫元件在使用過程中，受被測介質及環境的影響測量誤差會有所變化，當其變化超過規定 誤差時，需要到專業的檢測部門檢測或更換。 2）做好冷端補償，做好冷端補償才能是測溫元件的反應準確、及時、靈敏。 3）感溫元件的測溫點，只有測溫點在恰到好處的位置時才能反應出測量的實際溫度值。
熱電偶測溫基本原理 將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路，當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。就是所謂的塞貝克效應。熱電偶就是利用這一效應來工作的。 導體 A 和 B 稱為熱電極。溫度較高的一 端 (T)叫工作端 ( 通常焊接在一起 )；溫度較低的一端 (T0)叫自由端 ( 通常處于某個恒定的溫度下)。 根據熱電勢與溫度函數關系?？芍瞥蔁犭娕挤侄缺?。分度表是在自由端溫度 T0=0℃的條件下得到的。不同的熱電偶具有不同的分度表。 在熱電偶回路中接入第三種金屬材料時, 只要該材料兩個接點的溫度相同, 熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此, 在熱電偶測溫時, 可接入測量?jī)x表, 測得熱電勢后, 即可知道被測介質的溫度。
